 石墨正負極生產線工藝說明：

破碎機的物料通過1號氣力輸送機加料破碎機里進行處理，粉碎好的物料通過（2號、3號真空輸送）加料到2號、3號料倉里，由分叉器分別將物料流入（2號關風機、3號關風機）關風機均勻把物料輸送到（2號、3號振動篩），通過振動篩把好物料篩入小料倉里（2號緩沖料、3號緩沖料），再由（4號真空輸送機）把物料輸送到混合設備，當物料達到混合裝載量時真空輸送就停止，接著混合機開始運行到（混合機設定的時間），將混合好的物料放到下面緩沖料倉，首先打開啟動蝶閥由（5號真空輸送機）把物料輸送到包裝機（4號緩沖料）最后進行計量包裝。

生產線電功率說明：

混合機為11KW×1，粉碎機為4KW×1，4號真空輸送為5.5KW×1，1號、2號、3號、5號各為3KW×4，關風機各為0.75KW×4，振動篩各為1.1KW×4，永磁除鐵為0.75KW×1+1.5KW×1



產品特點
 A：采用西門子S7系列PLC對現場設備進行控制，施耐德低壓電器確保穩定性。

B：全過程具有自動手動功能、動作流程顯示、故障及報警顯示。

C: 完整的報表功能:計算機記錄每批原料實際計量值、混料溫度、混合時間、產量統計等；如有產品出現問題可以從歷史記錄中查詢混料工藝；

D：所有原料能全自動、高精度計量；減少工人勞動強度、現場只需要一人

即可完成所有操作。

E：美國托利多稱重傳感器和顯示儀表。計量精度不低于0.3%

F: 此方案現場粉塵少、節約人工、能耗低、自動化程度高；從長遠角度考慮比較劃算

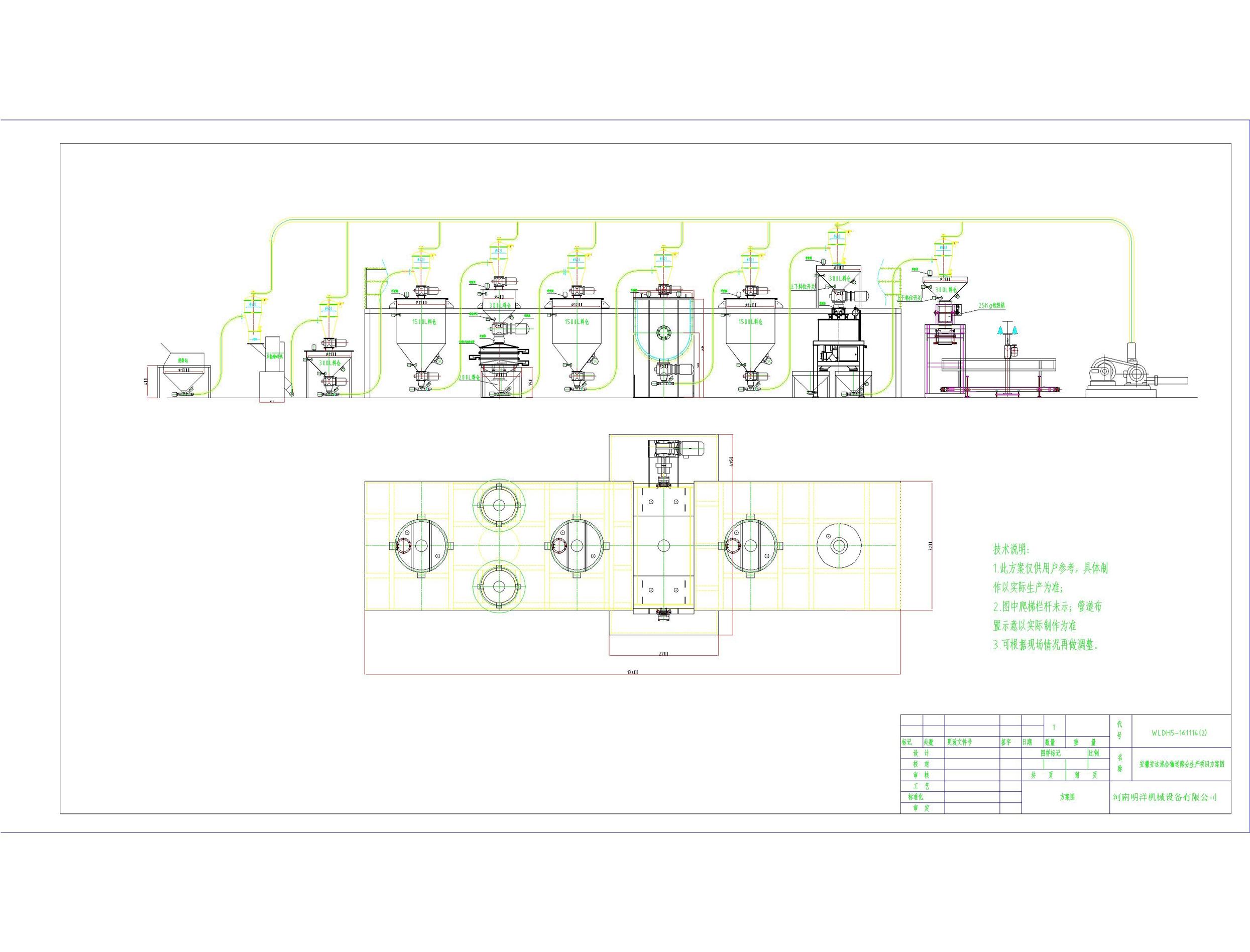

結構示意圖
