帶攪拌的夾套反應釜結構主要分為三部分，攪拌器、釜體、傳熱裝置，是化學、醫藥及食品等工業中常用的典型反應設備之一。

　　夾套反應釜的基本結構介紹：

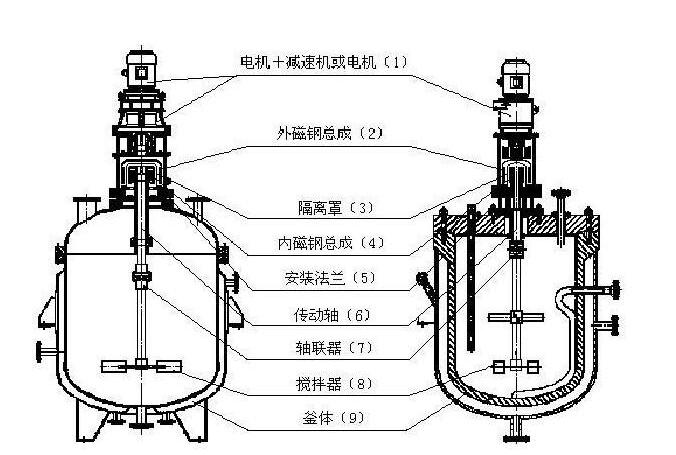

　　一臺帶攪拌的夾套反應釜主要有攪拌容器、攪拌裝置、傳動裝置、軸封裝置、支座、人孔、工藝接管和一些附件組成。

　　夾套反應釜釜體部分介紹：

　　1.釜體部分由圓筒和上、下封頭組成，提供物料化學反應的空間，其容積由生產能力和產品的化學反應要求決定。

　　2.中、低壓筒體通常采用不銹鋼板卷焊，也可采用碳鋼或鑄鋼制造，為防止物料腐蝕，可在碳鋼或鑄鋼內表面襯耐蝕材料。

　　3.釜體殼能同時承受內部介質壓力和夾套壓力，必須分別按內、外壓?jiǎn)为氉饔脮r(shí)的情況考慮，分別計算其強度和穩定性。

　　4.對于承受較大外壓的薄壁筒體，在筒體外表面影設置加強圈。

　　夾套反應釜傳熱裝置部分介紹：

　　常用的傳熱裝置是在釜體外部設置夾套或在釜體內部設置蛇管，主要由電機、減速器、聯軸器和傳動軸等組成。

　　1.反應釜的攪拌裝置由攪拌軸和攪拌器組成，可使物料混合均勻、良好接觸，加速化學反應的進行。攪拌過程中，物料的湍動程度增大，反應物分子之間、反應物分子與容器器壁之間的接觸不斷更新，既強化了傳質和傳熱，又有利于化學反應的進行。攪拌器采用推進式攪拌器。

　　2.反應釜的軸封裝置：為維持設備內的壓力或阻止釜內介質泄漏，在攪拌軸伸出封料抖出必須進行密封(動密封)。軸封裝置通常有填料密封和機械密封。

　　以上只是夾套反應釜結構一部分介紹，反應釜的其他附件，包括支座、人孔、工藝接管等。誠海接受專業定制，為您細致解答。
